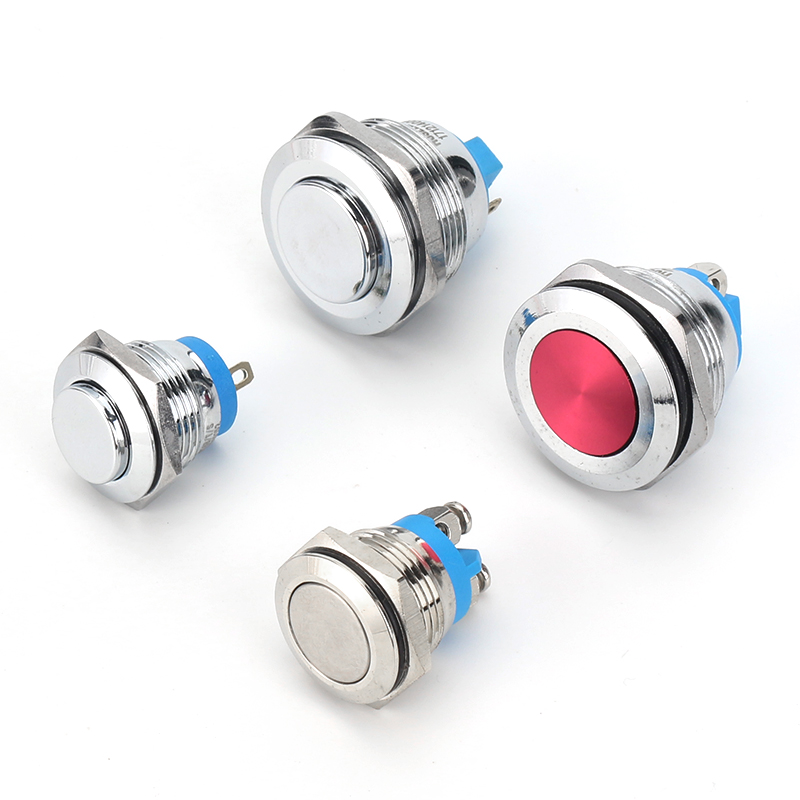

Interrupteur à bouton-poussoir 22 mm série 22B
-

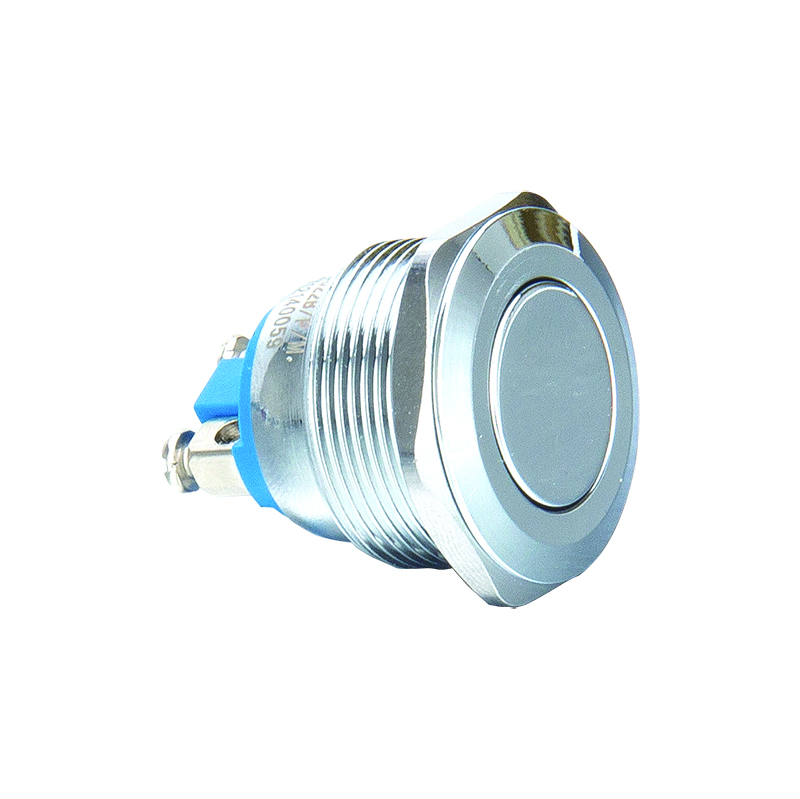

22 BPM
-

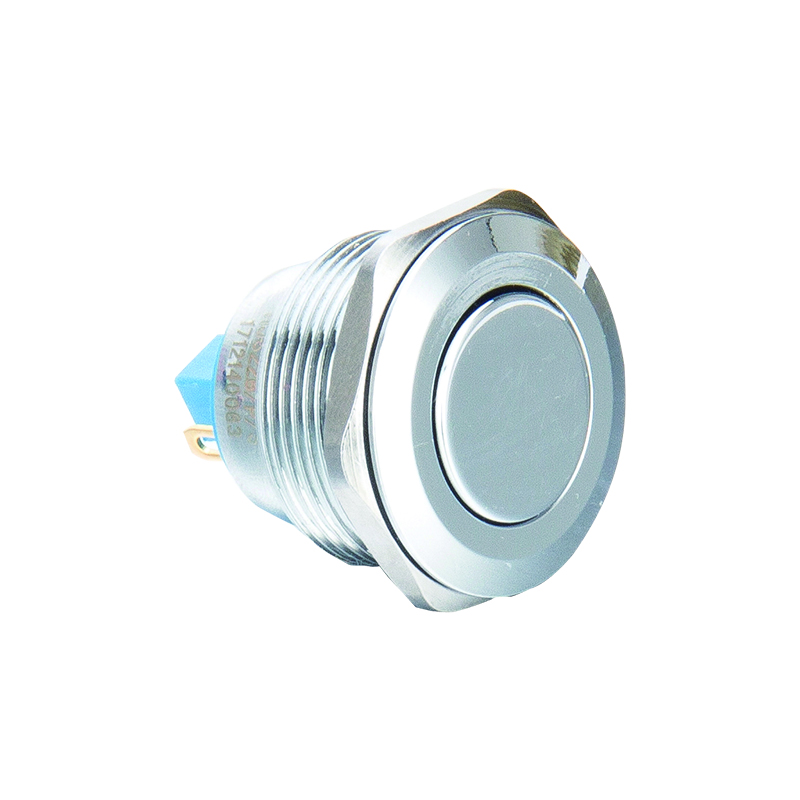

22 BPS
-

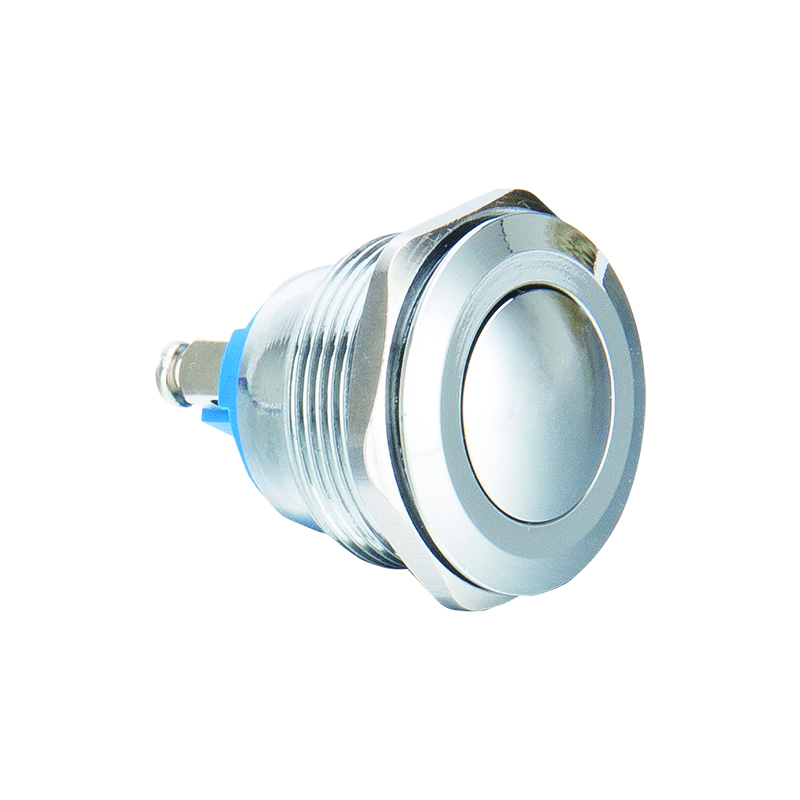

22BQM
-

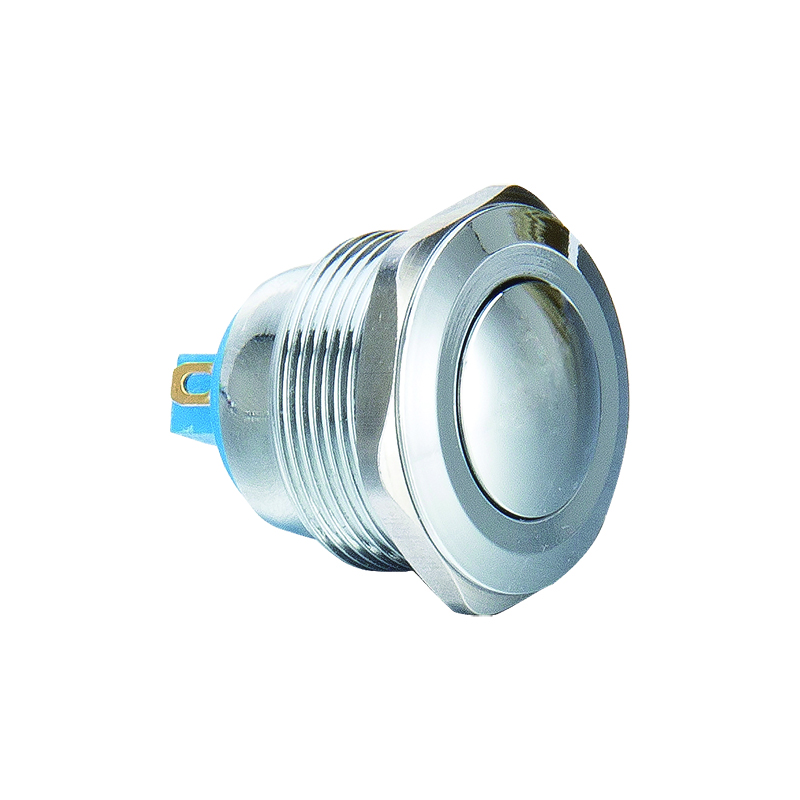

22BQS
-

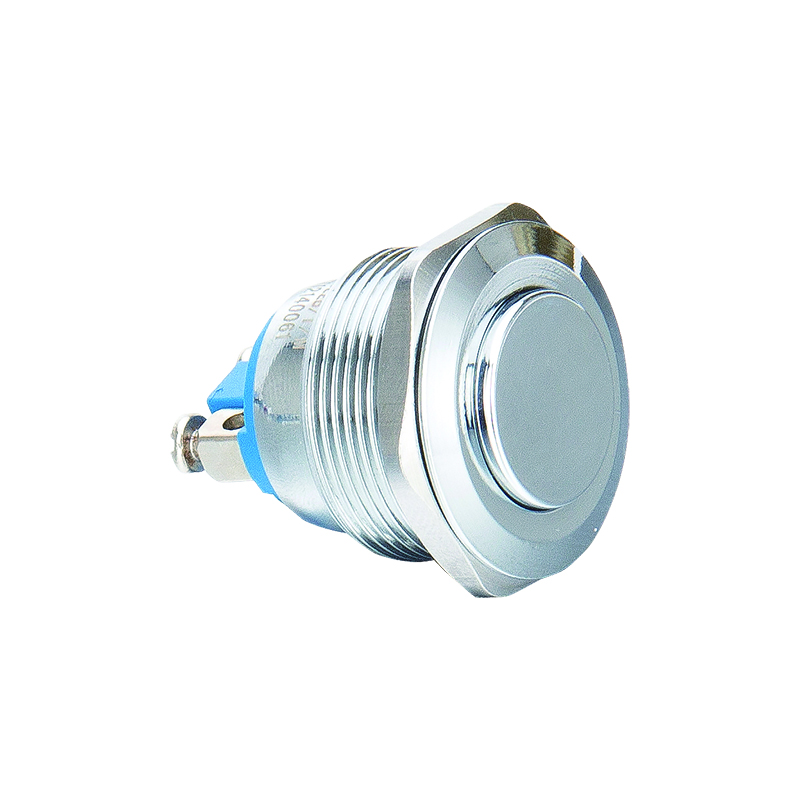

22BTM
-

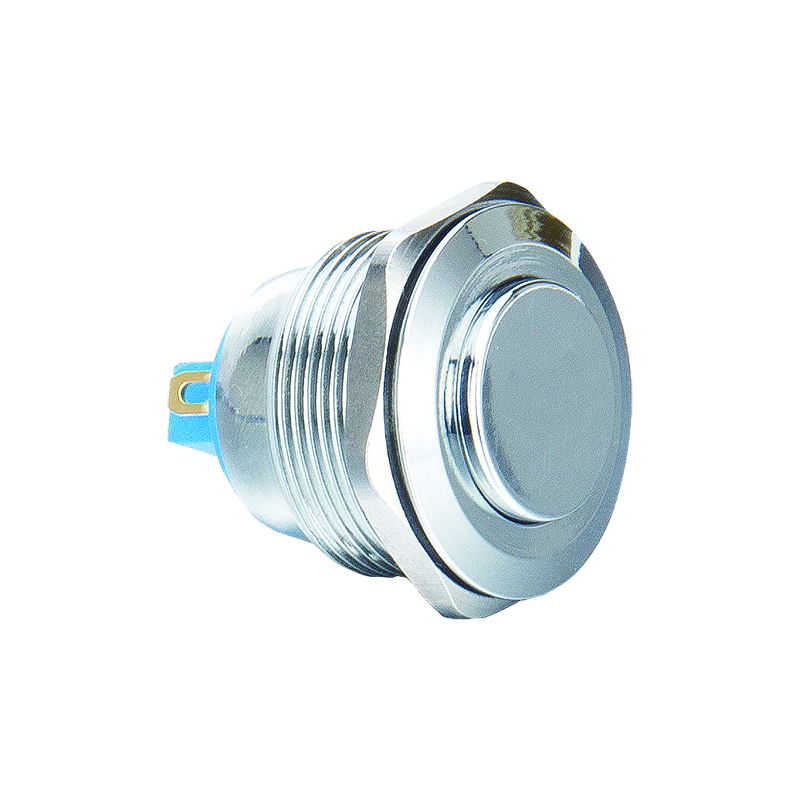

22BTS
Description
Bouton-poussoir en acier inoxydable 22A Cette série supporte un courant nominal de 3 A, ce qui la rend adaptée aux applications de faible à moyenne puissance. Les modes de fonctionnement momentané ou à verrouillage offrent une grande flexibilité pour répondre à divers besoins de contrôle, qu'il s'agisse de fonctions de démarrage/arrêt ou d'activation continue.
Paramètres
| dimension du trou de montage | 16 mm, 19 mm, 22 mm | Couleur du corps |
|
| Note de commutation | Courant : 2 A | Durée de vie mécanique | Plus de 10 000 000 fois |
| Durée de vie électrique | Plus de 200 000 fois | résistance de contact | ≤ 50 mΩ |
| résistance d'isolation | ≥ 1000 MΩ | rigidité diélectrique | 1500 V CA |
| Température de fonctionnement | -20℃ ~+55℃ | Pression de fonctionnement | 4N |
| Opération voyage | Environ 1,5 mm | Couple de serrage de l'écrou | 5~14 Nm |
| Niveau de protection | IP65 IK09 | Type de terminal | Broches de câblage/Vis |
| Matériel | Bouton : Acier inoxydable/Laiton nickelé/Aluminium oxydé | ||
| Corps : Acier inoxydable / Laiton nickelé / Aluminium oxydé | |||
| Base : PBT | |||
| Contact : Alliage d'argent | |||
Note:
Un interrupteur momentané s'allume lorsqu'on appuie dessus et qu'on le maintient enfoncé. Lorsqu'on le relâche, il s'éteint.
*Un interrupteur à verrouillage fonctionne ainsi : une simple pression l’allume, une seconde pression l’éteint.

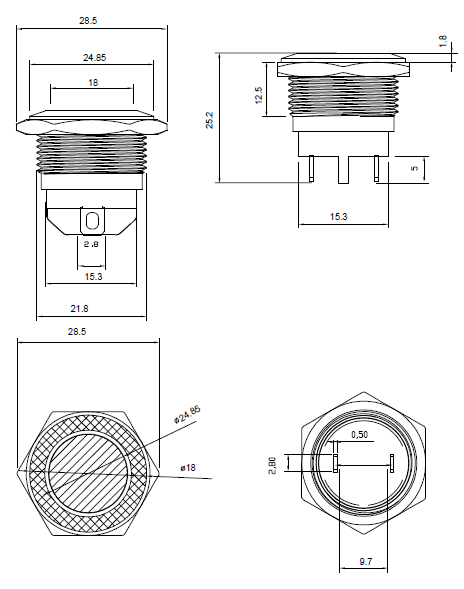

Schéma d'un interrupteur à bouton-poussoir de 22 mm
Caractéristiques
1. Avec un diamètre de trou de montage de 22 mm, cet interrupteur s'adapte parfaitement à une variété de tailles et de configurations de panneaux.
2. L'interrupteur à bouton-poussoir de la série 22B est conçu pour durer, avec des options comme l'acier inoxydable, le laiton nickelé et l'aluminium oxydé. Il est prêt à affronter les conditions les plus difficiles tout en restant robuste et performant.
3. Il est doté d'un seul contact normalement ouvert (1NO). Cela signifie qu'il s'active immédiatement après son activation, ce qui le rend idéal pour des interventions rapides telles que les arrêts d'urgence ou le démarrage d'équipements.
