Ultradünner Metall-Druckknopfschalter der Serie 22QC
-

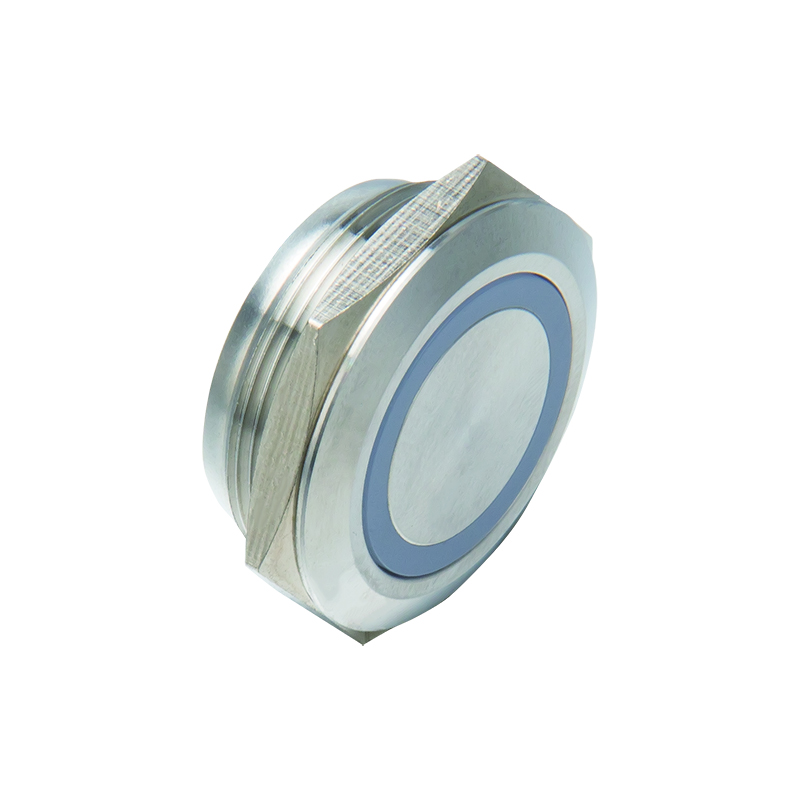

HJ22QC-D2-PS
-

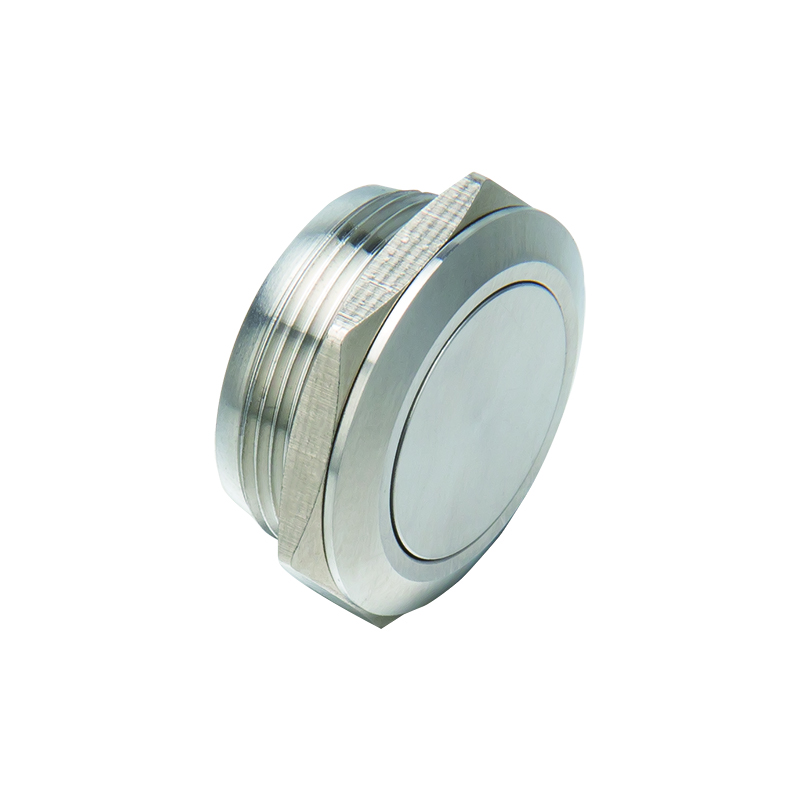

HJ22QC-PS
Beschreibung
Ultradünne Metall-Drucktaster werden häufig in der Unterhaltungselektronik, in Fahrzeugsteuerungen, in medizinischen Geräten und in Industrieanlagen eingesetzt, wo ein schlankes, modernes Design erforderlich ist.
Parameter
| Schalterbewertung | Stromstärke: 0,1 A | Mechanische Lebensdauer | Mehr als 200.000 Mal |
| Elektrische Lebensdauer | Mehr als 50.000 Mal | Kontaktwiderstand | ≤ 50 mΩ |
| Isolationswiderstand | ≥ 500 MΩ | Durchschlagsfestigkeit | 1000 V AC |
| Betriebstemperatur | -20℃ ~+55℃ | Betriebsdruck | Etwa 150-300 g |
| Reise | etwa 1 mm | Anzugsmoment der Mutter | 5~14 Nm |
| Schutzstufe | IP65/IP67 IK10 | Terminaltyp | Verdrahtungsstifte (2 x 0,5 mm) |
| Material | Knopf: Edelstahl/Oxidiertes Aluminium | LED-Licht | LED-Farbe:
Drei oder zwei Farben können individuell angepasst werden |
| Gehäuse: Edelstahl/Oxidiertes Aluminium | Spannung: 3 V / 6 V / 12 V / 24 V / 36 V / 48 V / 110 V / 220 V | ||
| Basis: PA | LED-Typ: Zweiwege-LED-Perlen (universell für Wechsel- und Gleichstrom) | ||
| Kontakt: - | LED-Lebensdauer: 40.000 Stunden |
Notiz:
Ein Taster ist ein Schalter, den man gedrückt hält, um ihn einzuschalten. Lässt man ihn los, schaltet er sich wieder aus.
Zeichnung eines ultradünnen Metall-Druckknopfschalters
Merkmale
1. Niedriges Profil – Typischerweise weniger als 3 mm hoch (manche sogar nur 1,2 mm dünn).
2. Metallkonstruktion – Oft aus Edelstahl oder Aluminium gefertigt für Langlebigkeit und ein hochwertiges Gefühl.
3. Taktiles Feedback – Bietet je nach Ausführung ein knackiges, reaktionsschnelles Klicken oder eine sanfte Berührung.
4. Beleuchtungsoptionen – Einige Modelle verfügen über eine LED-Hintergrundbeleuchtung (SMD oder Durchsteckmontage).
5. Versiegelte/Wasserdichte Varianten – Erhältlich in IP67-zertifizierten Ausführungen für den Außenbereich oder raue Umgebungen.
6. Lange Lebensdauer – Ausgelegt für 50.000 bis über 1.000.000 Betätigungen, je nach Modell.
Verkabelungsdienst
Wir bieten den Service für das Verdrahten von Leitungen an. Sie müssen uns den Schaltplan zusenden, wir werden die Leitungen entsprechend Ihrem Schaltplan verdrahten.
