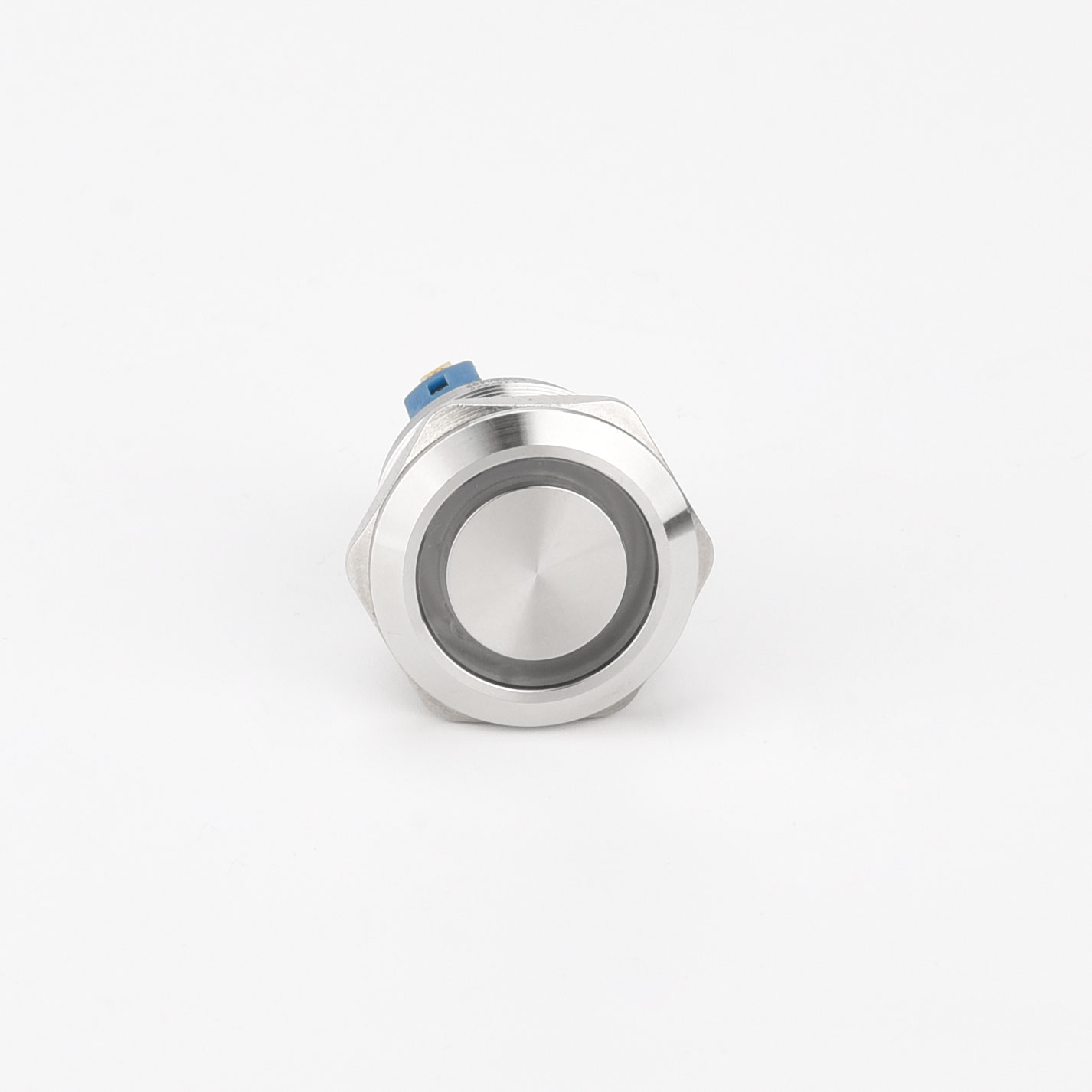

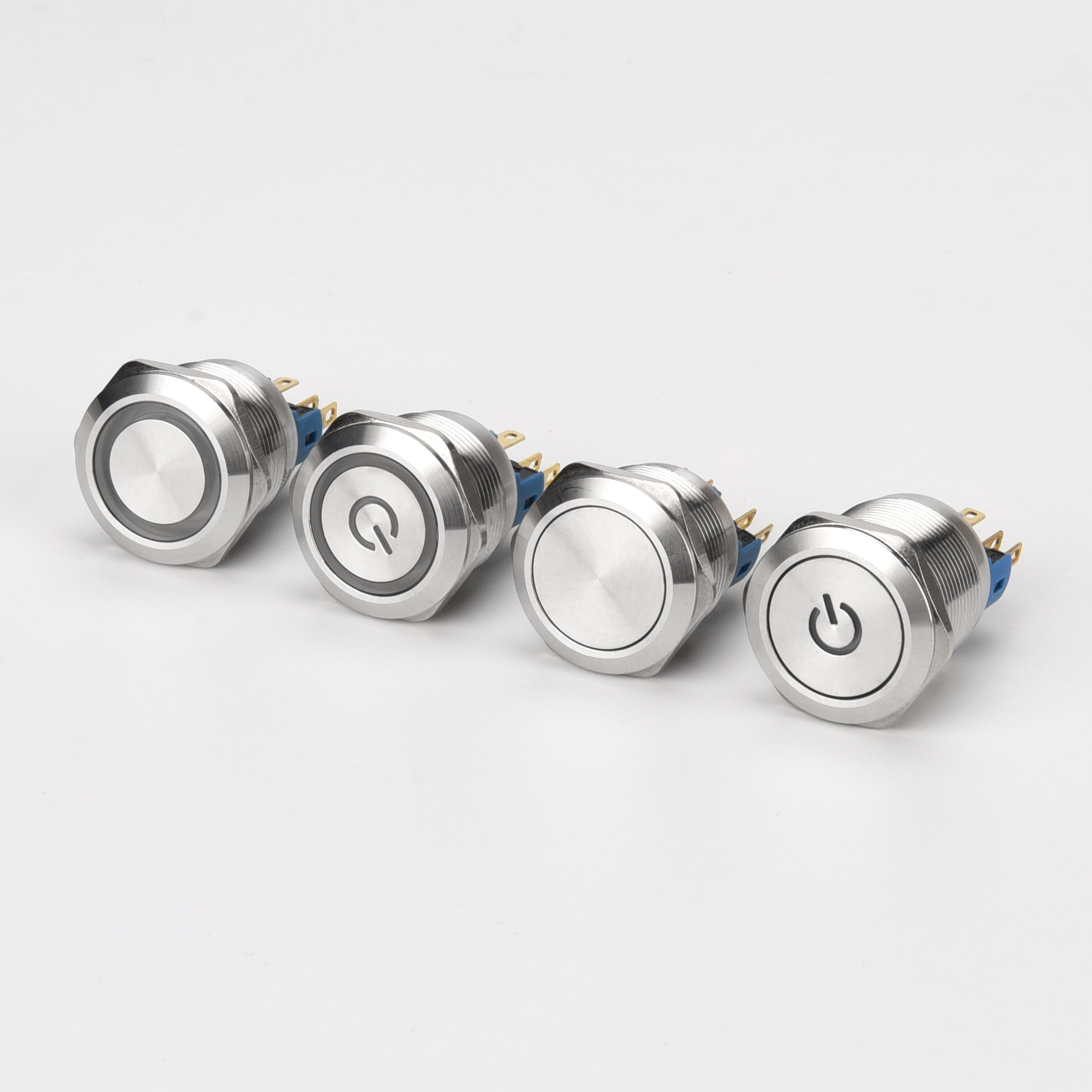

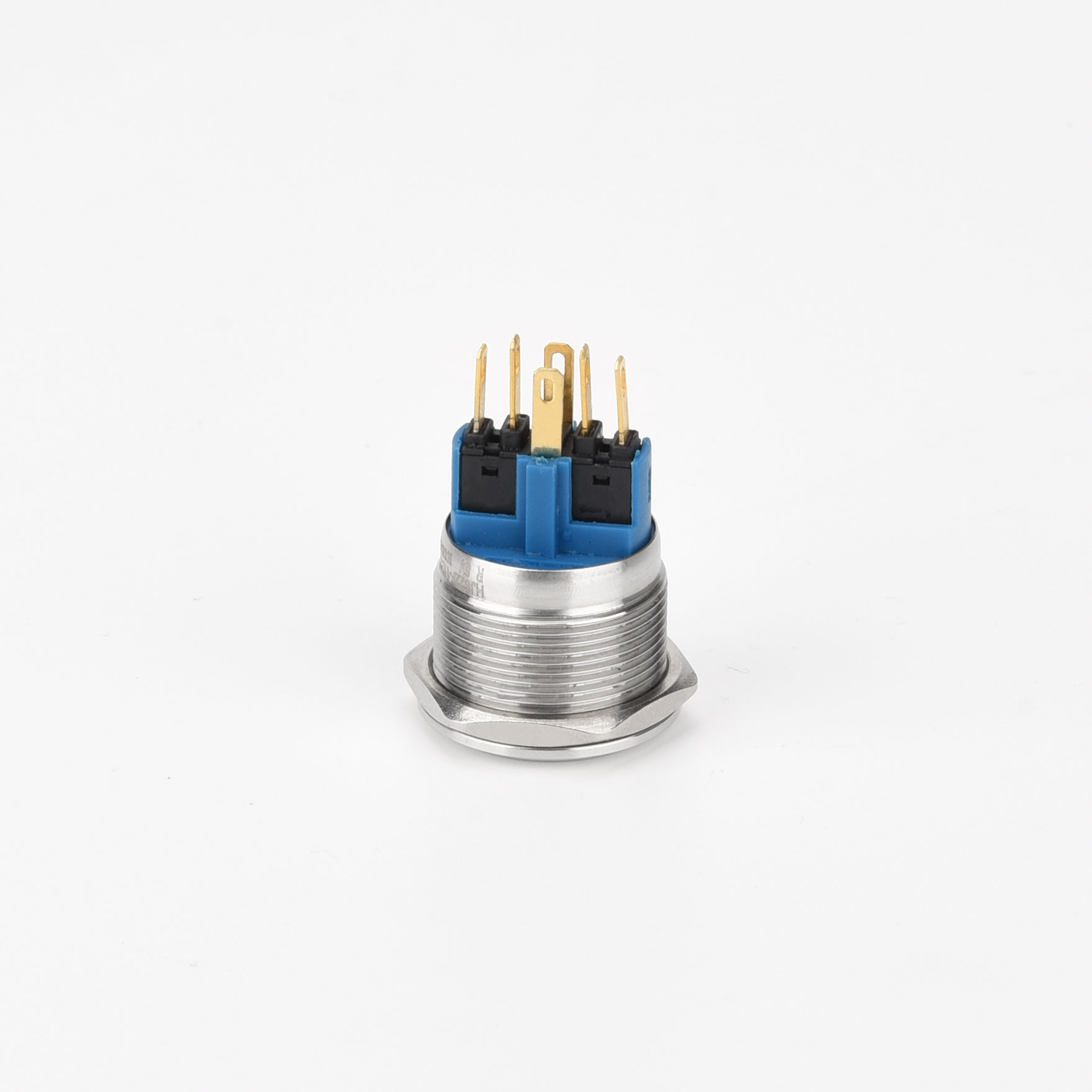

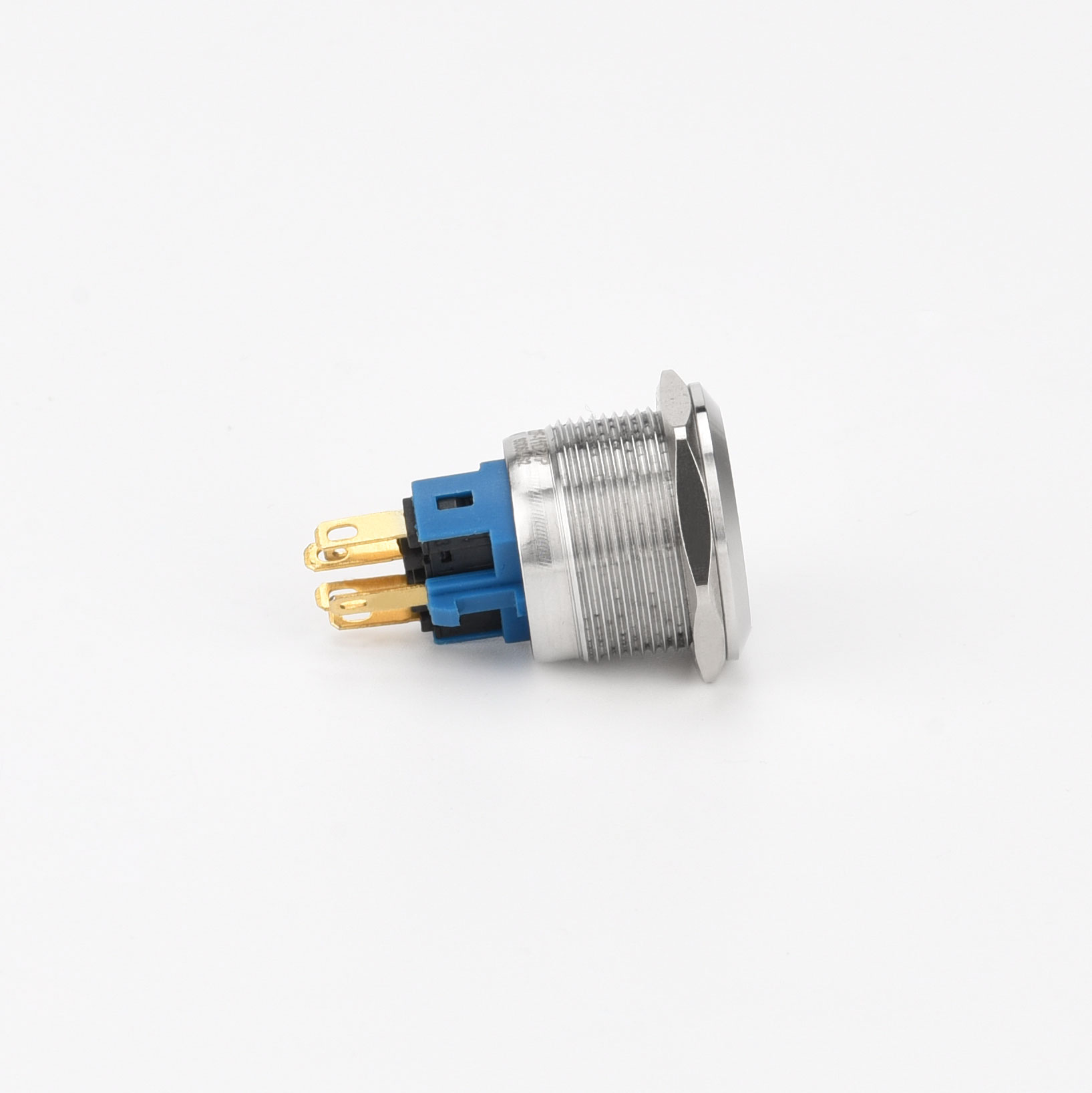

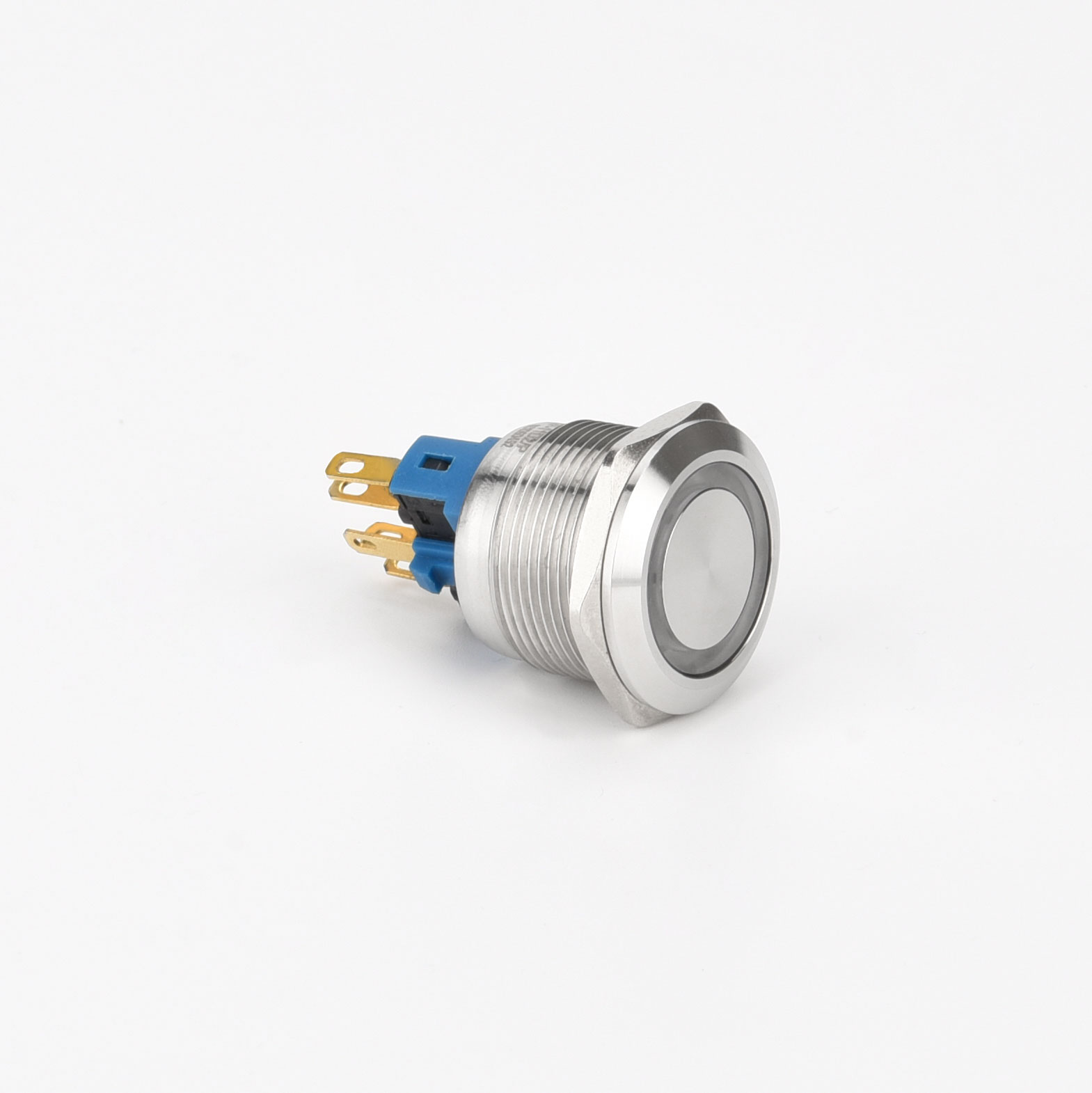

Metall-Druckknopf der Serie 22F
-
HJ22F-11D2-PQ
-

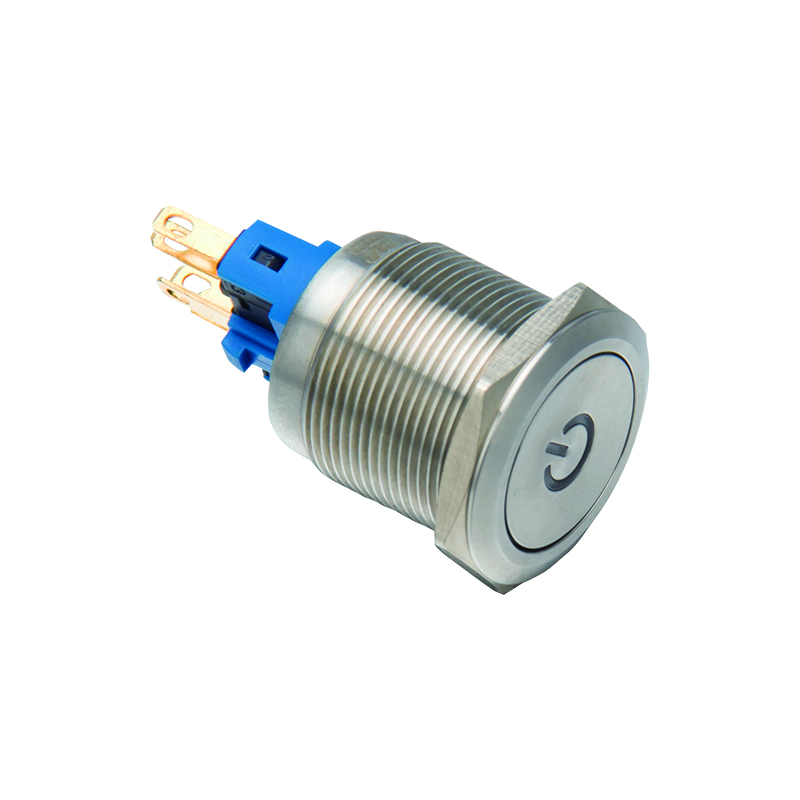

HJ22F-11D3-PQ
-

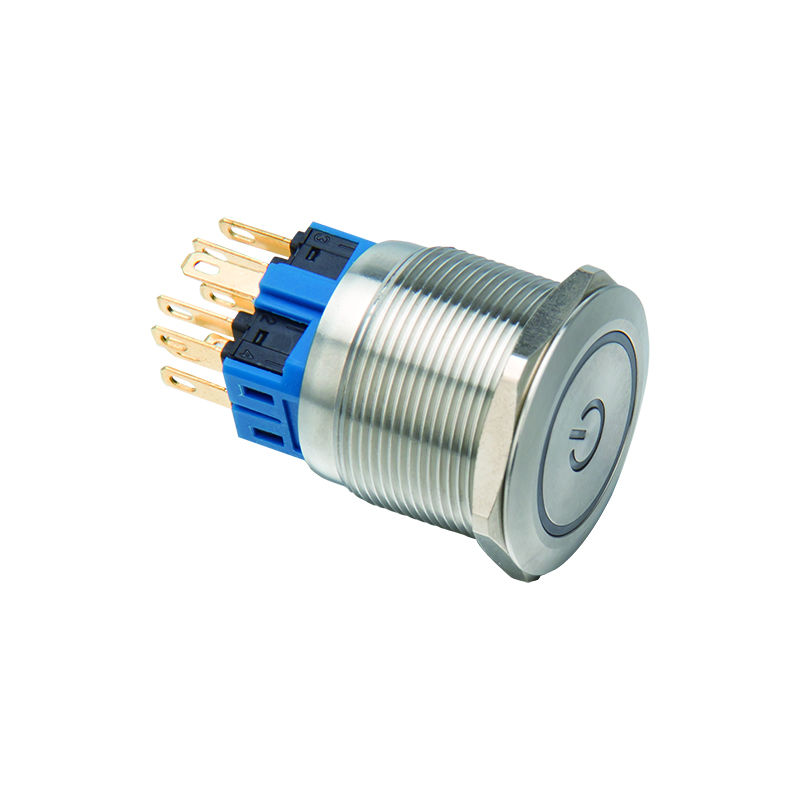

HJ22F-11D4-PQ
-

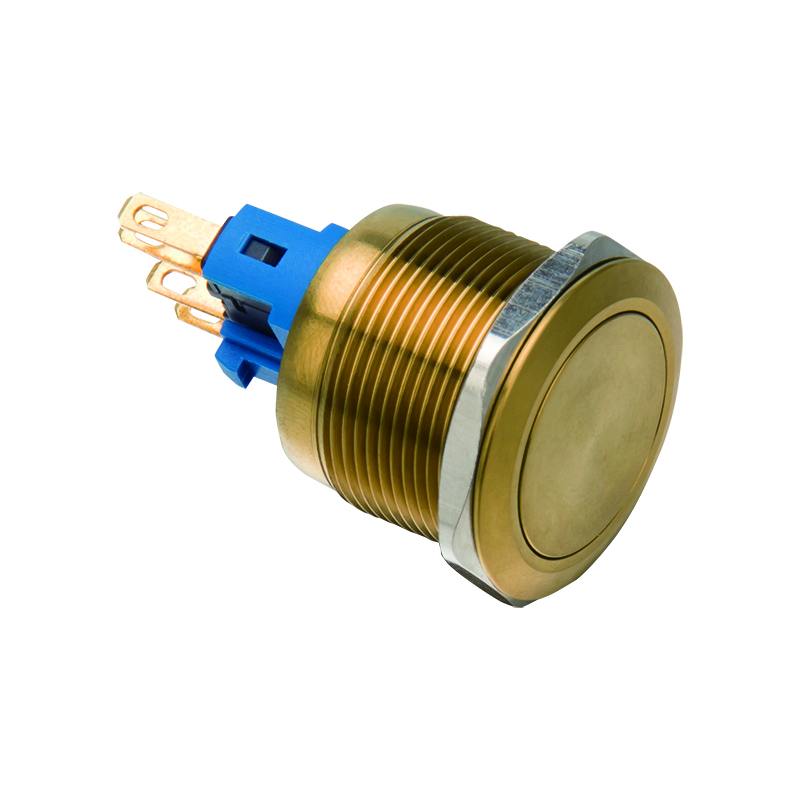

HJ22F-11-PQ
Beschreibung
Metall-Druckknopf 22F Die Schalter sind aus Edelstahl, vernickeltem Messing oder oxidiertem Aluminium gefertigt. Die Befestigungslöcher haben einen Durchmesser von 22 mm, 25 mm oder 30 mm. Sie dienen als praktisches Werkzeug zur Schaltungssteuerung. Die Metalltaster bieten vielfältige Betriebsmodi und eine flexible Ein-/Ausschaltsteuerung, wodurch Schaltungsmodifikationen sowohl ästhetisch ansprechend als auch effizient gestaltet werden können. Dank der verschiedenen Größen lässt sich zudem für unterschiedliche Anwendungsfälle der am besten geeignete Schalter auswählen, was den Prozess der Schaltungsmodifikation vereinfacht.
Parameter
| Schalterbewertung | Aktueller Wert: 5 A | Mechanische Lebensdauer | Mehr als 1.000.000 Mal |
| Elektrische Lebensdauer | Mehr als 200.000 Mal | Kontaktwiderstand | ≤ 50 mΩ |
| Isolationswiderstand | ≥ 1000 MΩ | Durchschlagsfestigkeit | 1500 V AC |
| Betriebstemperatur | -20℃ ~+55℃ | Betriebsdruck | Ungefähr 5N |
| Reise | etwa 2,5 mm | Anzugsmoment der Mutter | 5~14 Nm |
| Schutzstufe | IP65 IK10 | Terminaltyp | Verdrahtungsstifte (2,8 x 10 mm) |
| Material | Knopf: Edelstahl/vernickeltes Messing /Oxidiertes Aluminium | LED-Licht | LED-Farbe:
Drei oder zwei Farben können individuell angepasst werden |
| Gehäuse: Edelstahl/vernickeltes Messing /Oxidiertes Aluminium | Spannung: 3 V / 6 V / 12 V / 24 V / 36 V / 48 V / 110 V / 220 V | ||
| Basis: PBT | LED-Typ: Zweiwege-LED-Perlen (universell für Wechsel- und Gleichstrom) | ||
| Kontakt: Silberlegierung | LED-Lebensdauer: 40.000 Stunden |
Notiz:
Ein Taster ist ein Schalter, den man gedrückt hält, um ihn einzuschalten. Lässt man ihn los, schaltet er sich wieder aus.
Ein Rastschalter ist ein Schalter, bei dem man ihn drückt, um ihn einzuschalten, und ihn dann erneut drückt, um ihn auszuschalten.

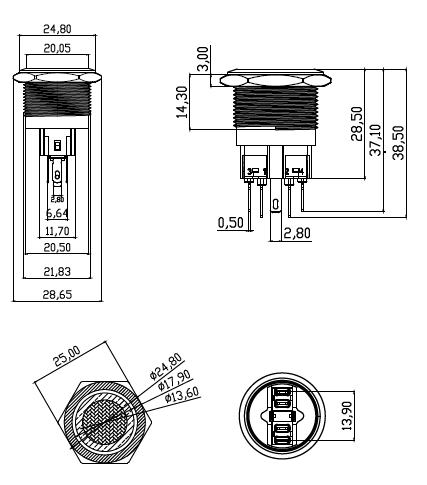

Zeichnung eines Druckknopfes aus Metall der Serie 22F
Verkabelungsdienst
Wir bieten den Service für das Verdrahten von Leitungen an. Sie müssen uns den Schaltplan zusenden, wir werden die Leitungen entsprechend Ihrem Schaltplan verdrahten.
