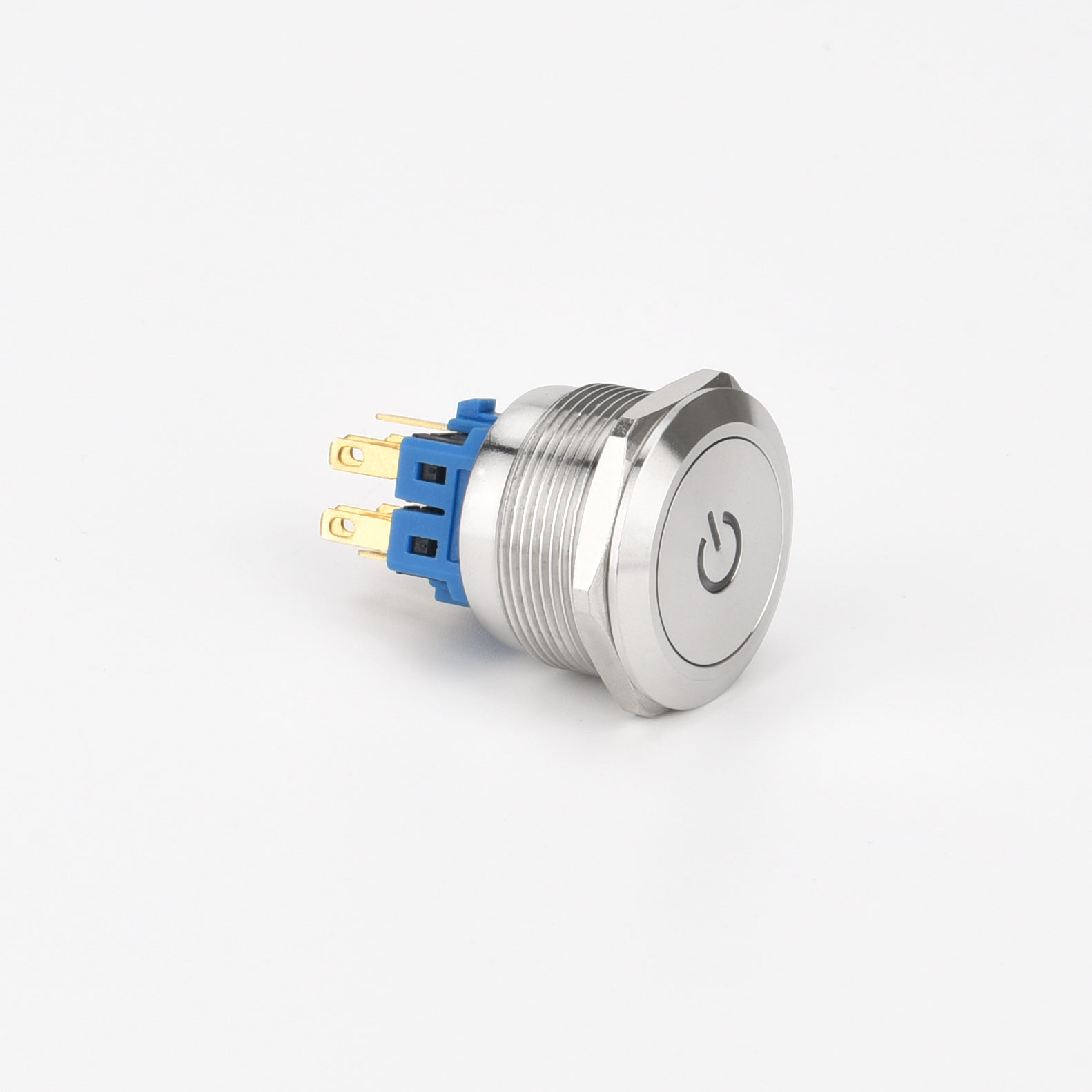

Druckknopf-Lichtschalter der Serie 25F
-

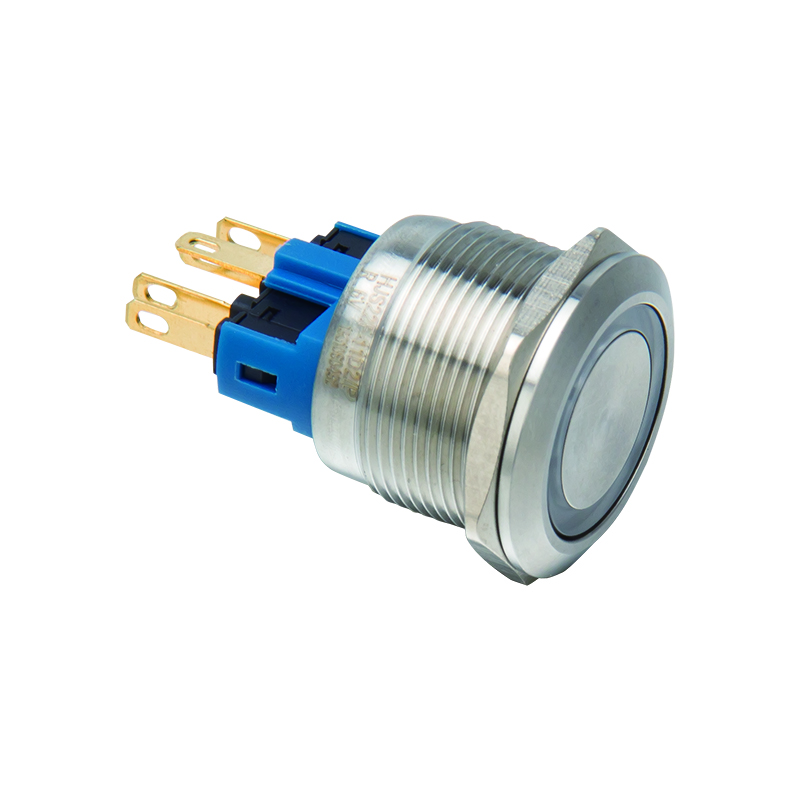

HJG25F-11-D2-PQ
-

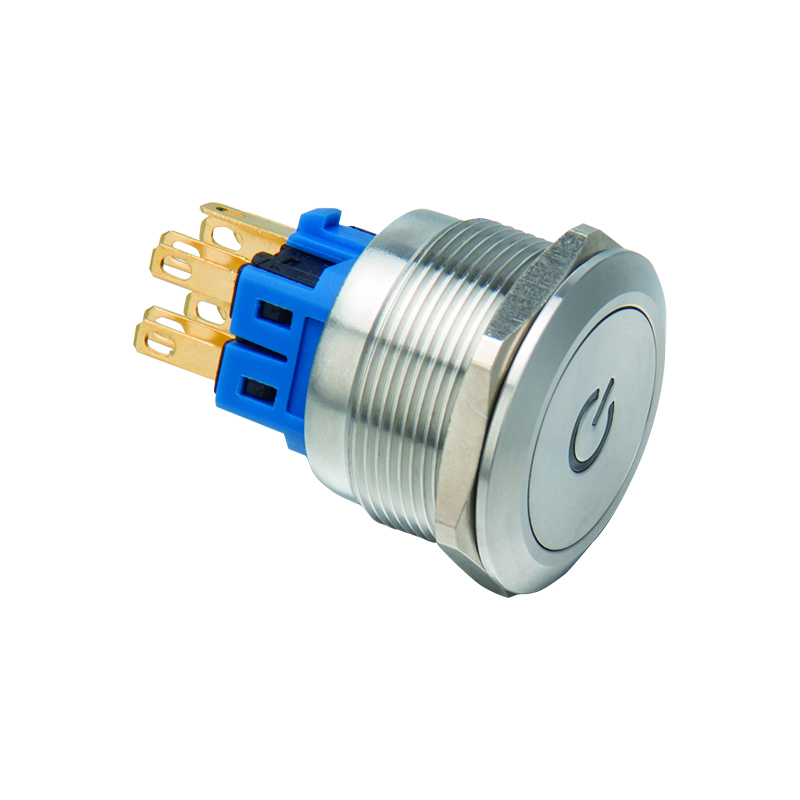

HJG25F-11-D3-PQ
-

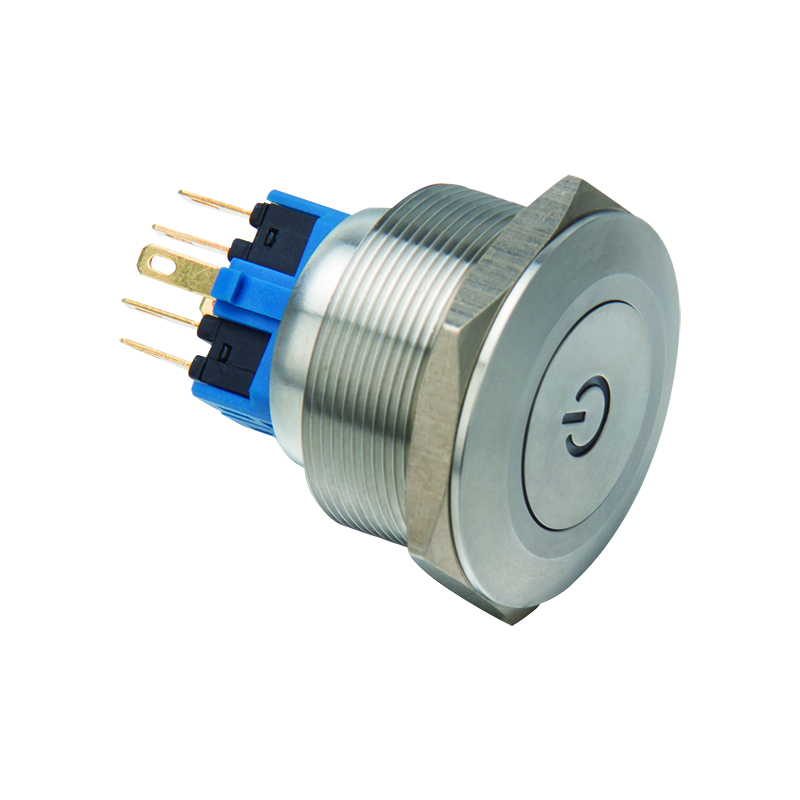

HJG25F-11-D4-PQ
-

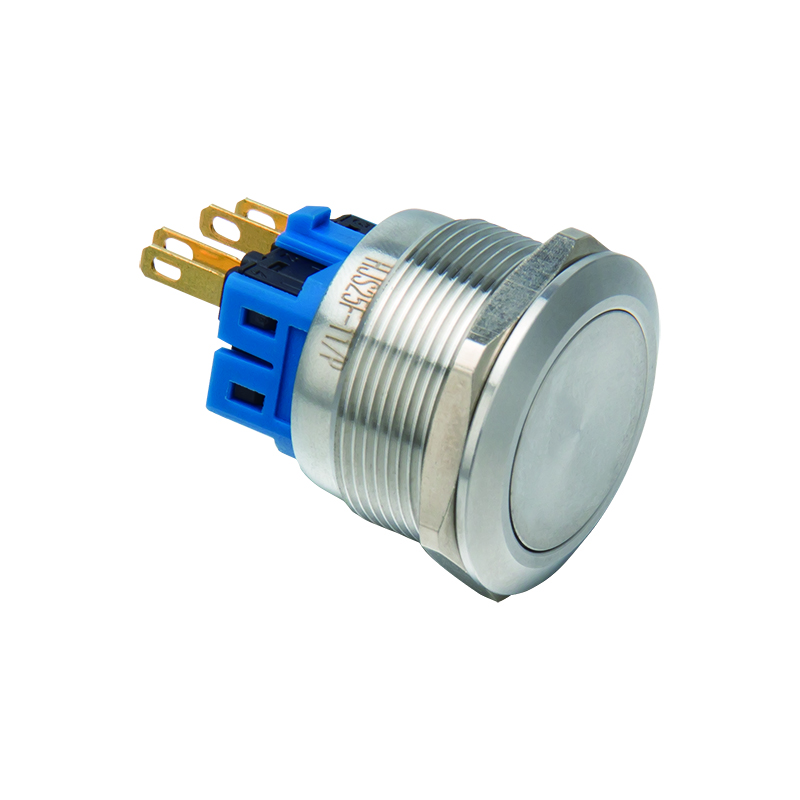

HJG25F-11-PQ
Beschreibung
25F Drucktaster: 25 mm Montage, 5 A Nennstrom, verschiedene Metallvarianten (Edelstahl/Messing/Aluminium), SPDT/DPDT-Schaltungen, robust und dennoch elegant für Beleuchtung, Maschinen und intelligente Steuerungssysteme.
Parameter
| Schalterbewertung | Stromstärke: 5 A | Mechanische Lebensdauer | Mehr als 1.000.000 Mal |
| Elektrische Lebensdauer | Mehr als 200.000 Mal | Kontaktwiderstand | ≤ 50 mΩ |
| Isolationswiderstand | ≥ 1000 MΩ | Durchschlagsfestigkeit | 1500 V AC |
| Betriebstemperatur | -20℃ ~+55℃ | Betriebsdruck | 3-5N |
| Reise | etwa 2,5 mm | Anzugsmoment der Mutter | 5~14 Nm |
| Schutzstufe | IP65 IK09 | Terminaltyp | Verdrahtungsstifte (2,8 x 10 mm) |
| Material | Knopf: Edelstahl/vernickeltes Messing/oxidiertes Aluminium | LED-Licht | LED-Farbe:
Drei oder zwei Farben können individuell angepasst werden |
| Gehäuse: Edelstahl/Vernickeltes Messing/Oxidiertes Aluminium | Spannung: 3 V / 6 V / 12 V / 24 V / 36 V / 48 V / 110 V / 220 V | ||
| Basis: PBT | LED-Typ: Zweiwege-LED-Perlen (universell für Wechsel- und Gleichstrom) | ||
| Kontakt: Silberlegierung | LED-Lebensdauer: 40.000 Stunden |
Notiz:
Ein Taster ist ein Schalter, den man gedrückt hält, um ihn einzuschalten. Lässt man ihn los, schaltet er sich wieder aus.
Ein Rastschalter ist ein Schalter, bei dem man ihn drückt, um ihn einzuschalten, und ihn dann erneut drückt, um ihn auszuschalten.

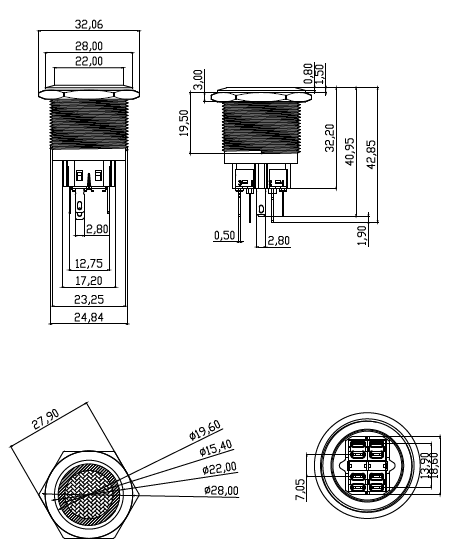

Druckknopf-Lichtschalter 25F Zeichnung
Merkmale
1. Industriequalität – Beständigkeit gegen Verschleiß, Feuchtigkeit und Chemikalien.
2. Sanftes taktiles Feedback – Präzise Betätigung bei minimalem Geräuschpegel.
3. Breite Kompatibilität – Ideal für 12V/24V/110V/220V-Systeme.
4. Individuelle Anpassungsmöglichkeiten – Beleuchtete Ringe (LED), gravierte Etiketten oder farbige Kappen erhältlich
Typische Anwendungen
1. Lichtsteuerung: Wandpaneele, Smart Homes, Dimmerschalter.
2.Maschinen: CNC-Schaltschränke, Fördersysteme, Not-Aus-Schalter.
3. Gewerbliche Nutzung: Aufzüge, Hotelzimmerpaneele, Verkaufsdisplays.
Verkabelungsdienst
Wir bieten den Service für das Verdrahten von Leitungen an. Sie müssen uns den Schaltplan zusenden, wir werden die Leitungen entsprechend Ihrem Schaltplan verdrahten.
