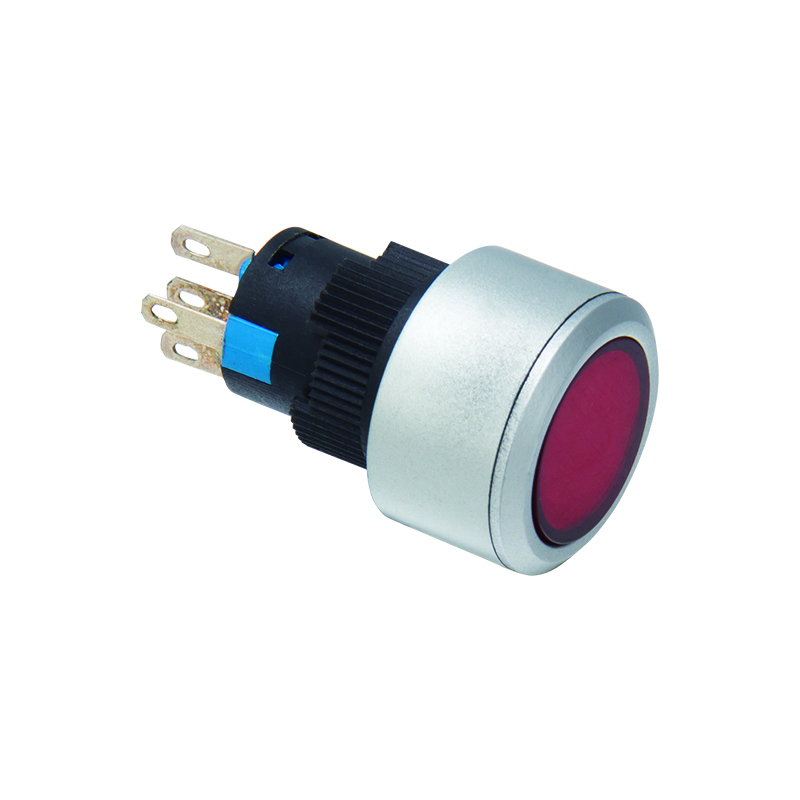

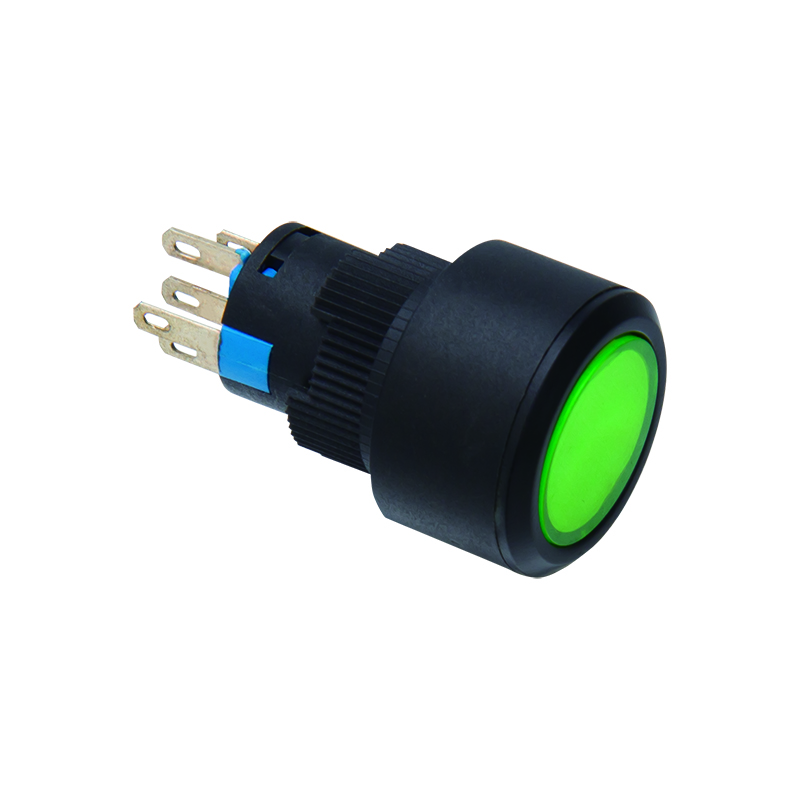

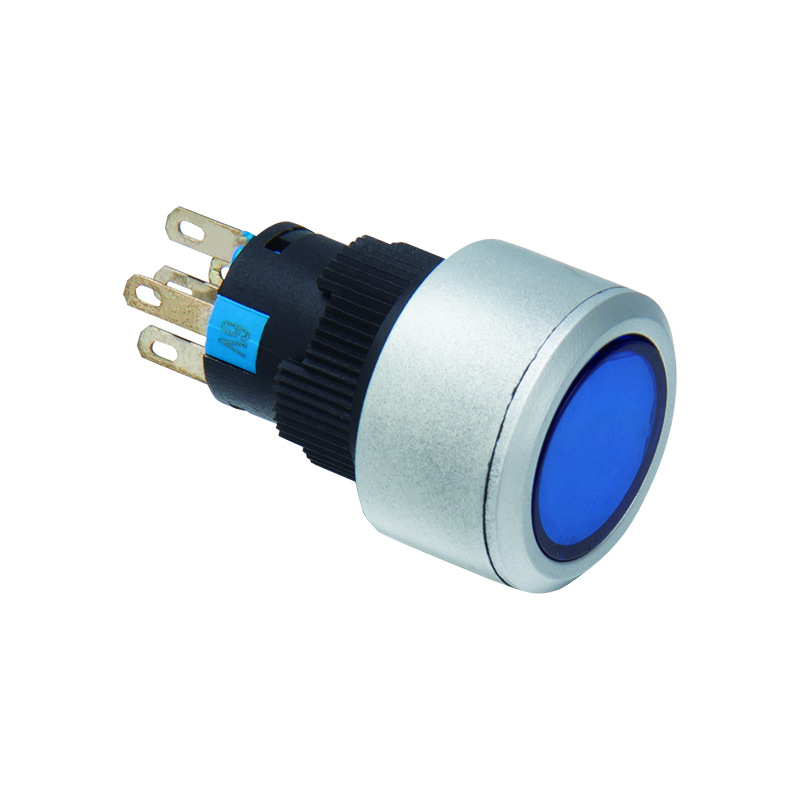

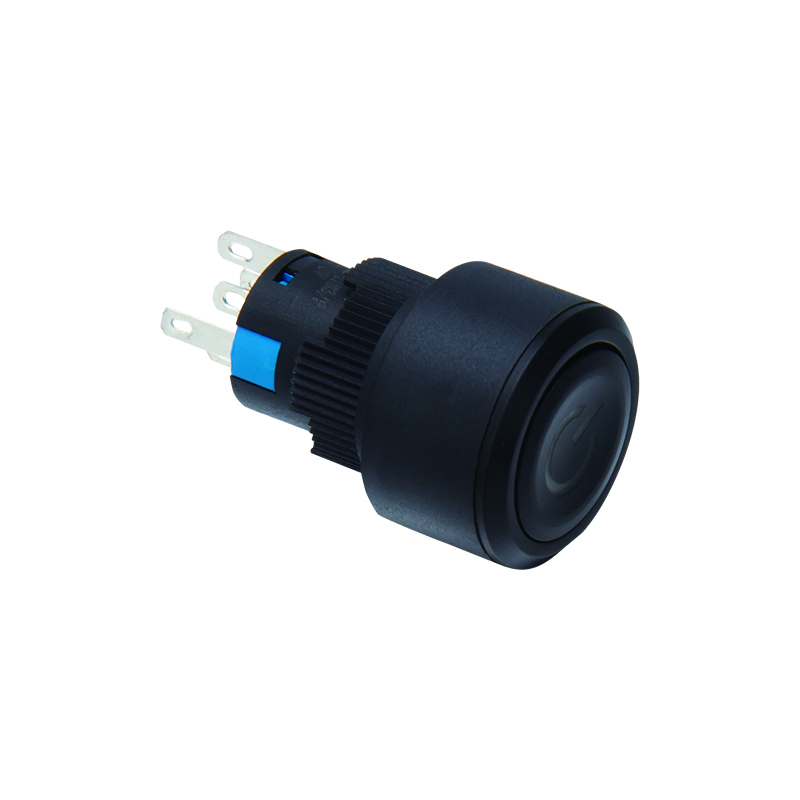

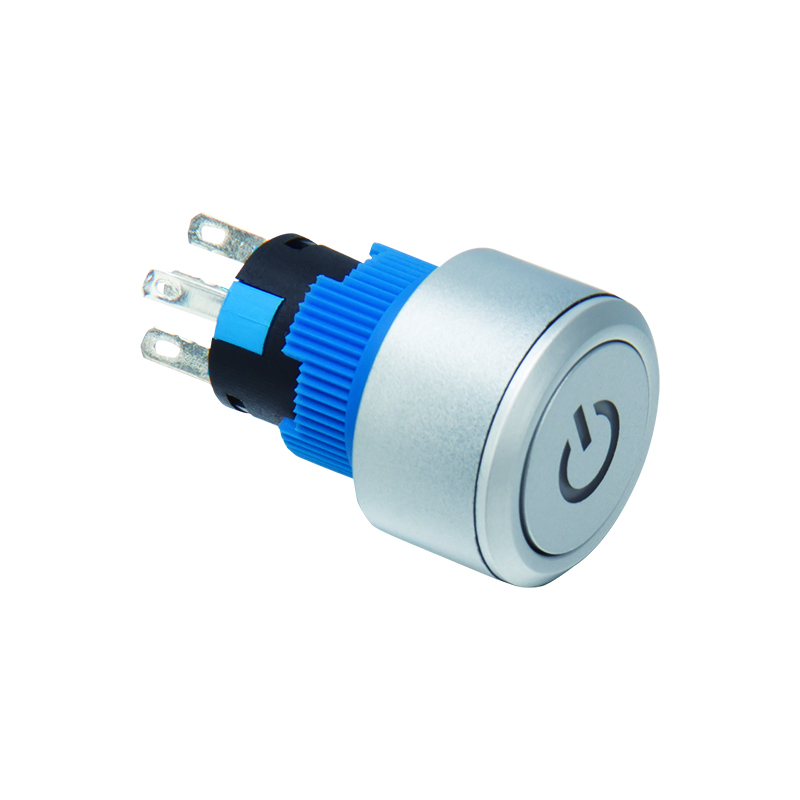

Kunststoff-Drucktaster der U-Serie
-
HLWT22U-C/D3/Q
-
HLWT22U-C/D/Q
-
HLBK22U-D3/Q
-
HLBK22U-D/Q
-
HLWT22U-C/D/Q
Beschreibung
Kunststoff-Drucktaster der Serie U,Diese vielseitigen und zuverlässigen Schalter aus hochwertigem Kunststoff sind robust und leicht und eignen sich daher ideal für verschiedenste Anwendungen. Ob Hausautomation, Industriemaschinen oder Elektronik-Bastelprojekte – diese Schalter erfüllen Ihre Anforderungen.
Parameter
| Schalterbewertung | Stromstärke: 5 A, Spannung: 250 V | Kontaktwiderstand | ≤ 50 mΩ | |
| Isolationswiderstand | ≥ 1000 MΩ | Elektrische Lebensdauer | Mehr als 50.000 Mal | |
| Durchschlagsfestigkeit | 1500 V AC | Betriebstemperatur | -20℃ ~+55℃ | |
| Reise | etwa 3 mm | Vibrationsfestigkeit | 50 Hz, Amplitude ca. 1,2 mm | |
| Schlagfestigkeit | Mehr als 10 g | Terminaltyp | Verdrahtungsstifte (2,8 x 0,5 mm) | |
| Schutzstufe | IP40 | Mechanische Lebensdauer | Momentan: 200.000 Mal Verriegelung: 200.000 Mal | |
| Maximale Spannungsfestigkeit | Zwischen dem Kontakt und dem Lampenperlenstift | 2000 Volt, 50 Hz Wechselstrom, 1 Minute | ||
| Zwischen denselben Extremen | 1000 Volt, 50 Hz Wechselstrom, 1 Minute | |||
| Zwischen verschiedenen Elektrodenanschlüssen | 2000 Volt, 50 Hz Wechselstrom, 1 Minute | |||
Notiz:
Ein Taster ist ein Schalter, den man gedrückt hält, um ihn einzuschalten. Lässt man ihn los, schaltet er sich wieder aus.
Ein Rastschalter ist ein Schalter, bei dem man ihn drückt, um ihn einzuschalten, und ihn dann erneut drückt, um ihn auszuschalten.
Zeichnung von Drucktastern aus Kunststoff
Merkmale
1. Das Kunststoff-Drucktaster-Schaltelement verwendet eine "schnell bewegliche" Struktur. Jedes Schaltelement enthält einen normalerweise offenen und einen normalerweise geschlossenen Zustand, und jeder Taster kann mit maximal 2 Schaltkomponenten konfiguriert werden.
2. Bei der Furniermontage ist der vordere Rahmen des Produkts nur 2 mm höher als die Frontplatte. Die Tastenabdeckungen sind in verschiedenen Mustern erhältlich.
3. Schutzart: IP40
